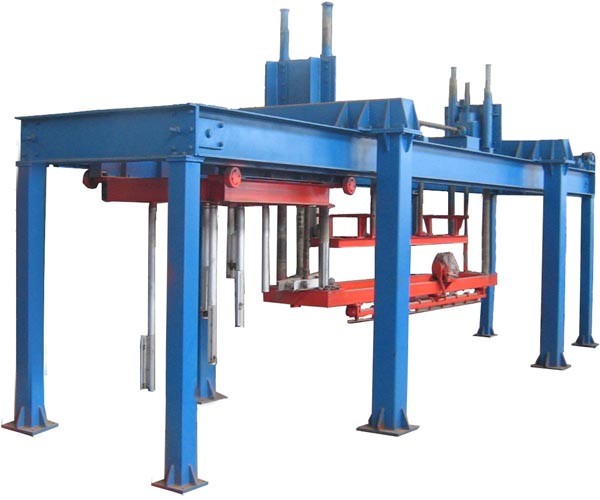

專業加氣混凝土設備廠家，JQF 地面翻轉切割機是杜甫機械加氣混凝土生產線中的核心設備，該設備按國標GB/T1968一1997《加氣混凝土設備》 之規定分為6m×1.5m , 4.2m×I.5m，4.2m×1.2m , 4.0m x1.2m , 3.9mx 1.2m 等五大系列，其主要技術性能如下：

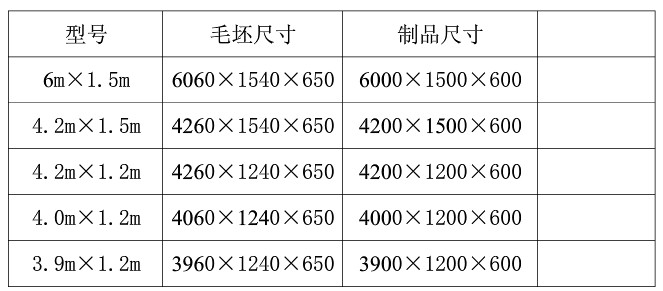

1 ．切割制品規格

2 ．切割精度

  加氣混凝土磚長、寬、高切割精度吧≤4、士3 、士3mm   3向切割（水平切割）以5mm進位 、主規格100、125、150、200、250、300、 . 橫向切割以25mm(或10mm)進位，主規格100、150、200、250、300

  河南省杜甫機械歡迎你到廠來考察選購加氣混凝土設備，加氣混凝土生產線設備，設備咨詢電話：400-6363-158  15036099981

3、縱向切割前進速度V=94.7mm/s

退回速度  V=281.9mm/s

橫向切割速度V=32.5mm/s

切割鋼絲直徑d=φ0.6—φ1mm

4、切割周期≤10分/模

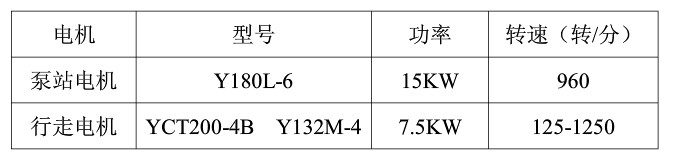

5、裝機容量：22.5KW

6 ．液壓系統

油泵 YBI 一80 工作壓力P = 6.0—0.7MPa

系統 Q=80L/min．

7、外型尺寸12360×5100×5600mm

總重量 G = 28000Kg

三、結構原理

切割機由以下幾部分組成：翻轉臺、傳動機架、水平切割車、橫切裝置、橫切同步裝置、橫切上支承裝置、液壓系統、操縱及電氣系統。

1 ．翻轉臺：由長滑臺、大滑車架、小滑車架、大滑車、小滑車、翻轉軸、翻轉底座、翻轉軸承座、翻轉液壓缸、大滑車油缸、小滑車油缸、掛鉤裝置等構成。

2 ．傳動機架：由電動機、減速機、傳動軸、上軌道、鏈輪、鏈條、機架等構成。

3 ．水平切割車：由水平切割架、水平切割鋼絲柱、鋼絲漲緊裝置、等構成。水平切割車由傳動機架上鏈條帶動做水平方向運動，對坯體進行水平切割。

4 ．橫切機構：由橫切架、導向柱、導向套筒、橫切同步裝置、橫切液壓缸、鋼絲卡板、橫切鋼絲張緊裝置等構成。由橫切液壓缸帶動，對坯體進行橫向切割。

5 ．上支承機構：由支承架、導向固定架、導向套筒、小導向柱、上柵板等構成。它隨橫切架上下運動，防止坯休蹦邊現象。

6 ．液壓系統：由油箱、葉片泵、空氣濾清器、壓力表、聯軸器、液控單向閥、分流集流閥、多路換向閥及電機、液壓膠管等構成。

7 ．操作臺：由操縱柜、控制按鈕和控制手柄等構成。通過操作按鈕和手柄，控制整個切割過程。

8 ．電氣控制系統：由電氣柜、調速表、各種電器元件及電纜等構成。

  四、安裝、調整及試運轉

1 ．安裝與調整（應在技術員指導下進行）

安裝前應先檢查各部分零件是否完整無缺，運輸中是否有損壞。要認真檢查混凝土基礎尺寸，預埋地腳板位置及高度是否符合圖紙要求。在確認都符合要求后，首先找出傳動機架的縱向、橫向中心線，并作好標記。（傳動機架的橫向中心線應與主車間專用吊車的橫向中心線一致）切割機安裝調整應按下列順序進行：

l ）傳動機架及傳動裝置

2 ）橫切裝置、上支承裝置

3 ）水平切割車

4 ）翻轉臺

5 ）液壓系統

6 ）電器系統

7 ）廢料輸送裝置安裝調整時要特別注意：

l ）一切安裝都要以傳動機架為基準，要特別注意傳動機架的安裝精度。

2 ）允許用加墊的辦法來調整安裝尺寸。

3 ）在試運轉前，活地腳板只與基礎板點焊，待全部安裝完，空車調試合格后，才把活地腳板滿焊牢固。

2 ．試運轉及調整

1 ）試運轉前的準備工作：首先檢查各個部分安裝尺寸是否都正確，各潤滑點、油槽及運轉關節都必須加注潤滑油，清理現場。

2 ）空負荷試運轉及調整：先對各部分分別進行試運轉，觀察其動作情況，并進行適當調整。然后再進行聯動試運轉，并檢查電氣聯鎖作用是否正確，反復多次進行空車試運轉。

3 ）負荷試運轉及調整：空負荷試運轉合格后，即可進行負荷試運轉及調整，負荷試運轉就是對靜停后的加氣混凝土坯體進行切割，做生產性實驗，以檢查切割機性能及制品尺寸精度。

五、 切割機安全操作規程

警告：操作人員必須經過嚴格培訓才準上崗，嚴格按操作規程操作，嚴禁亂按電鈕。非操作人員一律禁止開車操作。

（一）開車前準備：

1 ）對整個機組進行全面認真檢查，檢查機組各部分是否有影響機組運行的障礙物，檢查電路、油路、水路是否暢通。

2 ）檢查所需注油的部位和部件上是否有油，發現缺陷或油量不足時，均應按規定加油。

3 ）根據生產計劃安排，明確制品規格、種類、調整或掛好并拉緊切割鋼絲，并經復驗確保無誤。

4 ）檢查確認各操作手柄和按鈕都在停止位置時，接通電源，啟動油泵，將機組空運行l(wèi)一2周期，檢查各運動部分是否靈活正常（如油缸的同步、到位情況等）

（二）．操作順序：

l ）開啟電源、油泵。

2 ）檢查各運動部件是否在起始位置（大滑車在最外側，垂直切割在最上部，水平切割車面向機器在最左側）如果不在，要按規定調整到起始位置。

3 ）把載有坯體的模底吊放在大滑車上。吊放時，機組人員應有兩人站在大滑車兩頭，用手扶著坯體慢慢放下，位置要放正，定位肖要全進入定位孔，支承板要全與模底接觸。

4 ）大滑車進，同時觀察坯休前行情況，速度要平穩，待坯體側面與小滑車柵板接觸時（或限位到時）停止。

5 ）翻轉臺進，開始翻轉，要求平穩，將要到位時要慢速，使翻轉臺平穩停到支承位上。

6 ）小滑車進，勻速，快到位時要慢速。（小滑車一定要行到位）

7 ）開啟水平切割車，從左向右水平切割，在進坯體和出坯體時要慢速。到端部自動停止。把調速旋鈕歸零，關調速器電源。在開水平車的同時，把高壓水泵打開，開始噴高壓水，把切下的廢料沖到廢漿池。

8 ）垂直切割下降切割，機組人員應有兩人扶住坯體，防止倒塌和傾斜。勻速到位后，再返回到最上部。

9 ）小滑車缸退，保持勻速退到底。然后副缸退回，坯體慢慢接觸模底（或限位到時）停止。 10 ）翻轉臺勻速旋轉返回，慢速到達水平位置。

11 ）大滑車勻速退到起始位置。關閉油泵，把坯體吊走。

12 ）在下一個坯體吊來之前，把水平切割車回到起始位置。

13 ）及時清理軌道、限位、及支承位上的廢料。

（三）．注意事項：

l ）操作時手操作手柄，眼觀全機組。不要慌亂，想好一個動作后再操作。動作要盡量保持勻速、平穩。

2 ）翻轉臺翻轉前，一定要保證大滑車、小滑車都在中部，垂直切割在上部，水平切割在左側，否則不能旋轉。

3 ）水平切割車行走之前，要保證垂直切割在最上部，否則不能行走。

4 ）水平切割車行到位后自動斷電停止，要馬上把調速旋鈕歸零，關閉調速器電源。再次啟動前，要看一下調速旋鈕是否在零位。否則會損壞調速器。特殊情況需要中途停車時，要先把調速旋鈕歸零，小車停止，再關閉調速器電源。

5 ）各動作到位后，要馬上停止，不能再強行加壓。由于壓力大，容易造成機件損壞。

6 ）吊模底從切割機上過時，要嚴格控制高度、位置，以免碰壞切割機。

7 ）嚴格控制坯體切割硬度，防止硬模斷鋼絲和倒塌，切第一模后，要復驗切割尺寸，有誤時及時調整，保證切割質量。

8 ）及時清掃廢漿槽兩邊及小滑車架上的物料，特別是與小滑車架接觸的三個支點和翻轉架上的物料一定要打掃干凈。并及時將切下的廢料打漿送走。

9 ）不得把鋼絲、鐵塊、棉紗、硬廢塊等雜物投入廢漿槽內，以免堵塞管道，損壞廢漿泵葉輪和廢漿泵。經常檢查上柵板和下柵板的切割槽是否堵塞，并及時清理，

四、防止出現切不透和蹦邊現象。

1）機組開始工作后，機組人員不得離開各自的工作崗位。

五、維修及保養

1 ．工作結束停機后應迅速打掃機組上的灰塵和地面上的廢料，清理各軌道、支承點上的灰垢、廢料等，檢查和擦抹油缸的活塞桿、導向柱等。

2 ．用水沖凈廢漿槽、管路、泵內的余料，以免結垢堵塞，每班對廢漿槽進行一次結垢處理。 3 ．定期檢查減速機軸承、鏈條、鏈輪、軌道的磨損及潤滑情況，缺油的要加注潤滑油。經常檢查機器各部位螺栓是否松動，并及時緊固。

4 ．每班檢查油路、閥等各部位是否有松動及漏油情況，并及時處理。

5 ．垂直切割的四根導向柱、上支承裝置的四根導向柱、翻轉軸承座和油缸支座等部位，每班注 4 攤機油一次。

6 ．傳動機架主動軸軸承座、同步軸軸承座、廢漿泵主軸承每周注潤滑脂一次。

7 ．液壓油和減速機內的齒輪油有滴漏的要經常補充，每半年更換一次。

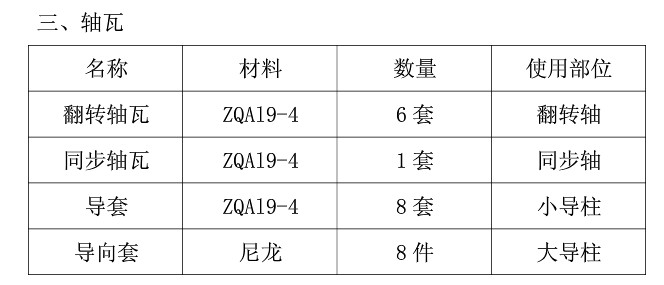

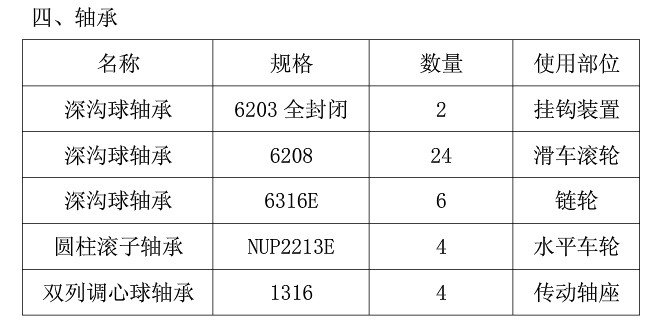

六、易損件清單

一、油杯旋蓋式油杯 M14x1.5 ( 25cm3）一7件

M10XI (3.6cm3 ）一 4件

彈簧蓋油杯C型CM10XI一8件

二、液壓密封圈：

1 ）組合墊 φ27一30個   φ33一2個  φ22一8個    φ14一2個

2 ) O 型圈  φ30×3.1一70個   φ10XI.9一 5個  φ40×3. l一2個   φ35X3.l一2個 3 ）防塵圈 D=140   d=125   8件
