概述：

---

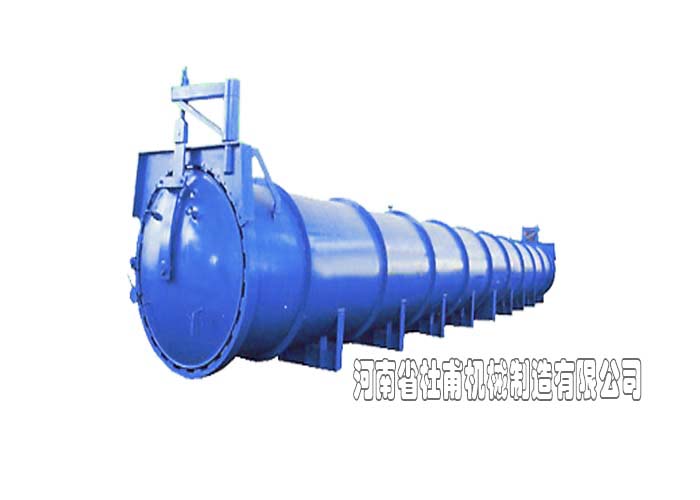

  加氣混凝土設備，蒸壓釜快開門壓力容器已在工業生產中得到廣泛的應用，其安全聯鎖裝置也處于不斷完善中。但是加氣混凝土設備快開門壓力容器發生的事故仍在壓力容器事故比例中高居不下，因此在國內很多的科研院所、大專院校，對快開門安全聯鎖展開研究。比如：浙江大學化工機械研究所的鄭津洋教授，對快開門進行強度校核，有限元分析。國內還沒有專門生產快開門安全裝置的企業，基本上是生產快開門容器的企業，附帶生產快開門安全聯鎖裝置，安全聯鎖裝置的實現形式也多種多樣，質量也參次不齊，尤其是快開門安全聯鎖裝置的可靠性極差，故障率遠遠超過壓力容器的自身故障。 由于近年來中國對蒸壓釜快開門容器的從嚴管理，許多加氣混凝土設備產品出口到中國的國外企業也加強快開門安全聯鎖裝置的研究，蒸壓釜產品的質量進步很快，其快開門安全聯鎖裝置的自動化程度、可靠性都超過了國內同類產品。  因此針對國內的快開門容器的特點，十分有必要針對的快開門的安全性能作出規范，杜甫機械根據多年的工作經驗針對相關方面進行了研究與建議

蒸壓釜快開門壓力容器定義：

---

  1 在國內，1999版《壓力容器安全技術監察規程》無針對快開門這類容器的明確定義，2009年國家質量技術監督檢驗檢疫總局頒布的TSG R0004《固定式壓力容器安全技術監察規程》(簡稱《容規》)對快開門式容器作出了表述：

  加氣混凝土設備蒸壓釜快開門式壓力容器，是指進出容器通道的端蓋或者封頭和主體間帶有相互嵌套的快速密封鎖緊裝置的容器[1]。美國的ASME規范也有針對快開門容器的概述，其定義如下： （1）蒸壓釜快動或快開封閉組件與標準螺栓法蘭連接（通過一個或一對法蘭緊固）相比較，能快得多地進入壓力容器內部。具有夾子螺栓的封頭不認為是快動（快開）封閉組件；

  （2）夾持元件是用于夾持封頭到蒸壓釜容器上，為密封封閉組件提供所需載荷的封閉組件零件。鉸鏈銷子或螺栓可以是夾持元件；

  （3）鎖緊部件是防止夾持元件上載荷降低或防止夾持元件松動的封閉組件零件，而夾持元件為密封封閉組件所需要的力。鎖緊部件也可以用作夾持元件；

  （4）鎖緊機構或鎖緊裝置是鎖緊部件的組合；

（5）不允許采用如鎖鏈之類的多個鉸接頭作為夾持元件[2]。快開門式壓力容器的實現形式多樣，有了相關的定義及說明給檢驗與監督工作帶來很大進展。

  2、蒸壓釜快開門壓力容器的失效與分析：

---

  2.1 快開門式壓力容器失效

  （1）此類狀況主要是安全聯鎖裝置被拆除，由于目前在加氣混凝土設備中蒸壓釜的安全聯鎖裝置的存在對快開門的開啟與關閉帶來一定的不便，部分使用單位就鋌而走險拆除聯鎖裝置。對于大型快開門容器如：染色機、蒸壓釜，安全聯鎖裝置往往裸露于外部，容易被拆除。

  （2）安全聯鎖裝置失效，安全聯鎖裝置的壽命問題是快開門容器使用中最突出的一項問題，由于目前快門安全聯鎖裝置普遍存在可靠性差，從安裝投入使用一、二年內其功能就不全的比比皆是。

  （3）設計時未完全按《容規》要求，其中以符合第二條的最多，市場上完全符合要求的快開式壓力容器占很少一部分。

2.2 快開門安全聯鎖裝置失效結果與分析

---

  （1）帶壓開門，快開門容器內部壓力未完全釋放時，聯鎖裝置失效或未裝設安全聯鎖裝置導致門被強行打開。該類方式在快開門壓力容使用初期，發生最為常見，由于在快開門聯鎖裝置設計的不到位；對其安全重視度不夠；操作人員對該類容器的不了解造成疏忽。  發生以上事故的快開門容器，可從以下幾方面分析：

  ① 開門聯鎖裝置中有壓鎖死裝置失效，如：傳壓管堵塞，導致有壓時插銷未伸出并鎖死開門機構，離合器鎖死裝置齒塊未嚙合；

  ②有壓鎖死裝置強度不夠。如：插銷被強力擰斷，包括設計時由于插銷安裝位置不正確，插銷受力狀況差極易被擰斷；

  ③ 壓力傳感器不夠靈敏，容器仍有較高余壓時鎖死裝置已脫離作用；

  ④ 壓鎖死裝置被惡意拆除。

 （2）門未關至預定的位置，對容器進行加壓，導致門與筒體的連接強度不夠， 沒能達到所需要的壓力而爆炸。發生以上事故原因如下：

  ① 無限位裝置，門未關到位容器內部就能升壓；

  ② 無門嚙合感應裝置。 對爆炸事故的失效原因分析：導致在用快開門式壓力容器的爆炸事故發生的原因是多方面的，除了未按《容規》要求裝設安全聯鎖裝置這一主要因素外，企業的安全生產意識淡薄、系統設計不當、使用管理不善、操作人員素質不高也是重要的因素

快開門的設計與研究：

  3.1 快開門的主要結構形式及特點

---

  目前，市場上比較流行的是這么幾大類：

  （1）齒嚙式快開裝置，主要應用于蒸壓釜、硫化罐、染色機；

  （2）壓緊式快開裝置的安全聯鎖裝置，主要應用于滅菌器；

  （3）剖分環式快開裝置，主要應用于染色機；

  （4）卡箍式快開裝置，主要應用染色機；

  （5）移動式快開裝置，在小型硫化缸中應用最多[3]；

  （6）進口小型滅菌器均布榫槽咬合快開裝置和均布插銷銷入快開裝置。 由于快開門容器承受的壓力與工況不同，所采用的結構也不同，其各種型式的快開門優缺點如下： 選擇快開門形式時首先考慮快開門所需承受的壓力，設備的工藝要求；再考慮現場的安裝位置，設計門的開啟方向。具體的一整套安全聯鎖機構應符合下面的設計要求。

3.2 一般設計要求。

---

  (1)快動封閉組件應設計成在升壓前或升壓中鎖緊元件予以嚙合，且在直到壓力泄放前不能松動。

 （2）快動封閉組件應設計成在容器承壓（或在封閉組件上作用有液體靜壓）時個別鎖緊部件不發生以下的失效：

  ① 引起或使封閉組件打開或泄漏；

  ②造成任何其他鎖緊部件或夾持元件失效；

  ③ 使其他任何鎖緊部件或夾持元件的應力增大至超過部件許用應力的50%。

 （3）快動封閉組件還應設計并安裝成可以在目視作外表觀察時確定夾持元件處在良好狀態。 （4）快動封閉組件還應設計成在容器升壓前可用目視觀察或其他方法證實所有鎖緊部件完全嚙合。

 （5）安裝時，所有具有快動封閉組件的容器應設置在操作區可觀察到的壓力指示裝置，且在封閉組件上適合于觀察壓力。

  3.3 特殊設計要求[2]

 （1）對于用可靠的鎖緊裝置保持定位的快動封閉組件、部分旋轉或局部移動蓋板本身或鎖緊機構即能完全松開的封閉組件，以及除手工操作外的任何其他型式的封閉組件，容器的設計要使得在安裝時符合下列條件：

  ① 容器內作用壓力前，封閉組件和它的夾持元件已完全嚙合在預期的操作位置上。

  ②在封閉組件作為進出口可以完全打開前，有助于促使封閉組件打開或卸去容器內物料清除容器的壓力應完全卸除。

  ③ 在封閉組件和夾持元件的設計不能符合上述a、b的的情況下，在容器安裝時，應增加能達到上述要求的裝置。



 3.4 手工操作封閉組件的另一種設計[2]

---

  （1）利用手工操作的鎖緊機構定位的快動封閉組件，應設計成如果容器在承壓狀態而企圖打開封閉件，則在鎖緊元件完全脫扣并封閉件松脫之前，封閉件先行泄漏。封閉組件的設計應使得任何泄漏都直接遠離操作者，且應排放至安全位置。

  （2）手工操作的封閉組件不必按照上面的規定，但是這種封閉組件應設置音響或目視的報警裝置，在夾持元件和鎖緊部件完全就位之前就加壓，或者在容器內的壓力泄放之前就要脫開時提醒操作者注意。

  3.5 不同容器的余壓控制

  由于壓力容器的壓力表不能正確顯示很小的殘余壓力（尤其是在容積的壓力容器如蒸壓釜等），直接利用這一信號來驅動或者控制聯鎖裝置的動作都有十分困難[4]。對于此時不加更加精密的控制裝置，打開容器殘余壓力的能量釋放，杭州市特種設備檢測院做了相關的試驗，取容器容積分別為0.075m3和0.216m3，取不同內壓P時，爆炸能量隨內壓的變化如圖1所示：

  從圖1中可以看出，在該內壓范圍內，隨著壓力的升高，容器的爆炸威力越大；容器的容積越大，斜線的斜率越大，容器的爆炸威力上升得越快。因此對大容積容器的殘余壓力加強控制，是減少容器爆炸的一項關鍵措施。每臺容器都應有最低的安全殘余壓力，使得容器快開門在該壓力被打開不再有破壞性，設計時提供這一壓力的計算書，可為安全聯鎖裝置的選擇提供參考；在恰當?shù)臅r(shí)候，設計好安全殘余壓力，可提高生產效率，比如移動式快開門硫化罐。



  3.6 警告標語

  快開門式容器是壓力容器中操作要求較高設備，快開門聯鎖裝置可靠性存在著普遍的不足；根據中國的國情，不可能在短期內提升操作人員素質，提高安全聯鎖裝置性能[5]。因此在快開門上設置醒目的安全提示標志是十分有必要的，提示的主要內容主要分為以下幾點：

  （1）快開門安全聯鎖裝置的設置位置，以便自檢；

  （2）正常工作壓力下，強制打開失效的快開門產生的威力和破壞性；

  （3）快開門安全聯鎖裝置的一般設計使用壽命，可以用時間或開門次數來表示；

  （4）如無安全余壓計算書，則提示有余壓打開的可能危險。

  位置不同，企業用風量也會隨著生產和季節變化二變化，可根據自己的實際情況優化機組匹配，購置1～2臺小容量的機組，這樣可以避免開一臺大機組不夠，開兩臺機組過量的現象，達到降低電耗目的，同時也減少了由于放空帶來的噪聲。最后，傳統干燥系統的再生和冷吹消耗大量的電能和壓縮空氣，占總能耗的10%左右，造成能源浪費。為了避免這一缺陷，可采用先進的余熱再生或者零排放型機組，可以大大減少電能的消耗和空氣的浪費，從而減少壓縮系統負荷，節約電能。

  3、保障各裝置平穩運行

---

  空壓裝置的正常生產，直接關系到整個企業的運行平穩，作為為企業提供風系統保證的輔助裝置，其牽一發而動全身。如果其它各裝置儀表控制系統失去動力系統，那么裝置則無法正常調節，直接影響裝置的平穩生產，甚至造成裝置停工，特別是在應急狀態下，例如大面積停電、機組自保停機、干燥系統故障等造成空壓裝置不能正常供風。因此，空壓裝置必須配置一套可靠的儀表風高壓應急供應系統，為應急狀態下使用，通過減壓控制，至少正常供應儀表風半個小時左右，確保裝置能安全退守到可控狀態。根據企業規模和各種裝置高峰用風量，設計這套儀表風保證系統，這樣，就從過去簡單的提供正常運行風裝置，變成安全、穩定的風系統保障平臺，即使空壓裝置出現供風系統，由于有應急保證系統，可大大降低企業的風險，確保企業連續生產，提高了核心競爭能力

  4、優化配置與精簡人員

---

   21世紀是知識經濟競爭的時代，依靠先進的技術、先進設備武裝起的空壓裝置，它的組織體系也應是先進的，現代企業管理制度要求企業組織機構扁平化，因此，在人員配備和隊伍建設上就要走出一條復合性、專家化的道路。同樣規模的空壓裝置，有的企業，需要幾十人甚至是上百人，這就要求不單單是機構的變化，而需要的是質的變化。需要裝置操作人員積累成熟的經驗，豐富的知識，提高技能水平，對整個空壓平臺流程有深刻的理解和認識。同時，在人員設置上也一定要符合設備的先進化程度，不能想當然，需要建立起與其它裝置緊密的邏輯關系，互相影響的程度，每一項操作可能帶來的影響范圍和程度大小，這就需要我們在建立組織架構上，消除視野盲區，控制死角，專業人員配備既要做到互補，又要有很強的獨立操作能力。

5、結論：

---

  快開門式壓力容器是工況相對復雜的容器，設計時不僅從強度和操作性能上考慮，還應從使用安全性和可檢驗性角度去考慮。本文對快開門及安全聯鎖裝置的設計建議，可以為企業的自我檢驗，自我提醒，提供方便，從而減少誤操作，降低事故發生率。
