本文《選購加氣塊設備時如何對垂直斗式提升機進行正確選型？》由河南省杜甫機械制造有 限公司整理發布。垂直斗式提升機是用于物料的垂直輸送的加氣塊設備，垂直斗式提升機的正確選型決定了斗式提升機能否在加氣塊設備生產中順利生產，因此垂直斗式提升機的正確選型十分重要。

  加氣塊設備中垂直斗式提升機是在封閉的機殼內連續提升粉末、顆?；蛐K狀物料的加氣塊生產線輸送設備。安裝在膠帶或鏈條上的料斗，通過驅動滾筒或傳動鏈輪自提升機的下部掏取或喂人物料，提升到上部卸料處，依靠離心力或重力拋出，完成輸送目的。斗式提升機在加氣塊設備生產線中因具有占地面積小、功率低、運行平穩可靠、密封性能好、使用壽命長等優點而被眾多廠家所選用。現將常用垂直斗式提升機選型方法介紹如下，供參考。

  1 常用垂直斗式提升機的型號及結構型式

  常用垂直斗式提升機按牽引件的構造不同分為TD型、TGD型、TH 型、NE型4種。按照斗型不同分為深斗、中深斗、淺斗和鱗斗幾種形式(一般情況下，淺料斗適宜于輸送較潮濕、易結塊、較難拋出的物料；深料斗適宜于輸送干燥、松散、易拋出的物料)。按取料方式不同可分為掏取式或喂人式裝載。根據不同機型和速度分為離心式卸料、離心重力式卸料(混合式)、重力式卸料(物料自重)3種形式。

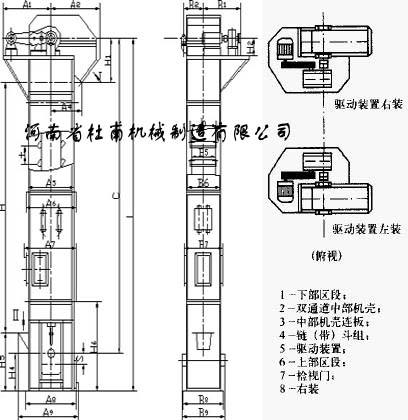

  加氣塊設備之斗式提升機是由上部區段、中部機殼、下部區段、驅動裝置和內牽引件組成(見圖1)。上部區段由上部機殼、頭罩、傳動滾筒和傳動鏈輪組組成；中部機殼與上下部連接，起支撐防護和密封作用，分為標準節、非標準節和帶檢視門的標準節，有單通道和雙通道兩種形式(其中選雙通道主要是加強整機的中間節強度)；下部區段由下部機殼和拉緊滾子組或拉緊鏈輪組組成；驅動裝置由驅動平臺、電動機、減速器傳動件和逆止器等組成；內牽引件由料斗、橡膠輸送帶或圓環鏈、套筒滾子鏈等組成。

  杜甫機械加氣塊設備中的斗式提升機主要結構區別于內牽引件的不同。TD型、TGD型上部是傳動滾筒，下部是拉緊滾子，用橡膠帶做牽引件，橡膠帶一般比料斗兩邊各寬25～ 50 mm，接頭采用壓板對接，接頭占一個斗位，底部拉緊方式采用螺栓張緊或自動平衡張緊；TH型由上、下兩組 擦鏈組組成，牽引件是兩根圓環鏈條(用膠帶或環鏈做內牽件的斗提機，料斗與料斗之間有一定的距離，因此，不能輸送容重及阻力大的物料)，拉緊裝置采用重力自動張緊(螺桿張緊僅限小機型)；NE15、NE30是單根套筒滾子鏈，NE50～NE800采用雙排鏈或多根套筒滾子鏈，料斗布置一個緊接一個，NE15～NE50采用彈簧螺桿張緊，NE100~NE800采用墜重箱張緊。

加氣塊設備中的斗式提升機驅動裝置裝配分為左裝配和右裝配兩種形式，左裝配面對進料口動力驅動裝置在機殼的左側；右裝配面對進料口動力驅動裝置在機殼的右側(見圖1)。

  2、 加氣塊設備—斗式提升機減速器的配置

  加氣塊生產廠家通常選用ZQ 系列軟齒面減速機較多，原因是經濟實用，配件也方便，但因其形體較大，到了ZQ500以上就不便選用，原因是安裝不便且機體偏重，所以改用體積小、噪聲小、耐用、安裝方便的硬齒面減速機。其不足之處是價格高，配件相對不便。擺線針輪減速機也是一種常選的動力配置機型，但因是直聯機，緩沖力較差，在加氣塊設備生產過程中如果各環節配合不好易損壞電機，一般不選用。所以在選擇加氣塊生產線設備斗式提升機時，一定要根據到物料的粒度、堆積密度、溫度、含水量、黏度、磨琢性等特征以及輸送量、各種機型的提升高度來選型。
